當前位置> 產品中心 > YVF3系列-變頻調速專用三相異步電動機
LOADING IMAGES
YVF3系列 變頻調速專用三相異步電動機

產品應用領域：

冶金、化工、紡織、制藥、印刷、包裝、食品等行業的機械、風機、泵類、輸送線自動化設備及機床(如數控機床、加工中心)等領域。

產品特點：

●無級調速、調速范圍寬
●系統調速性能好、節能效果顯著
●采用耐高頻肪沖電壓沖擊的絕緣材料和工藝
●獨立風機強制通風冷卻

聯系我們
性能數據
外型及安裝尺寸
安裝結構型式

性能數據                                                               同步轉速 1500r/min 50Hz

型號 功率
kW		 額定電流
A		 額定轉矩
N.m		 恒轉矩調頻范圍
Hz		 恒功率調頻范圍
Hz
YVF3-80M1-4 0.55 1.6 3.8 5~50 50~100
YVF3-80M2-4 0.75 2 5.2
YVF3-90S-4 1.1 2.9 7.5
YVF3-90L-4 1.5 3.7 10
YVF3-100L1-4 2.2 5.2 14.9
YVF3-100L2-4 3 6.8 20
YVF3-112M-4 4 8.8 26.5
YVF3-132S-4 5.5 11.8 36.5
YVF3-132M-4 7.5 15.6 50
YVF3-160M-4 11 22.3 72
YVF3-160L-4 15 30.1 98
YVF3-180M-4 18.5 36.1 120
YVF3-180L-4 22 42.7 143
YVF3-200L-4 30 57.6 195
YVF3-225S-4 37 69.9 240
YVF3-225M-4 45 84.7 291
YVF3-250M-4 55 103 355 3~50
YVF3-280S-4 75 140 484
YVF3-280M-4 90 167 580
YVF3-315S-4 110 201 710
YVF3-315M-4 132 240 852
YVF3-315L1-4 160 288 1032
YVF3-315L2-4 200 359 1290

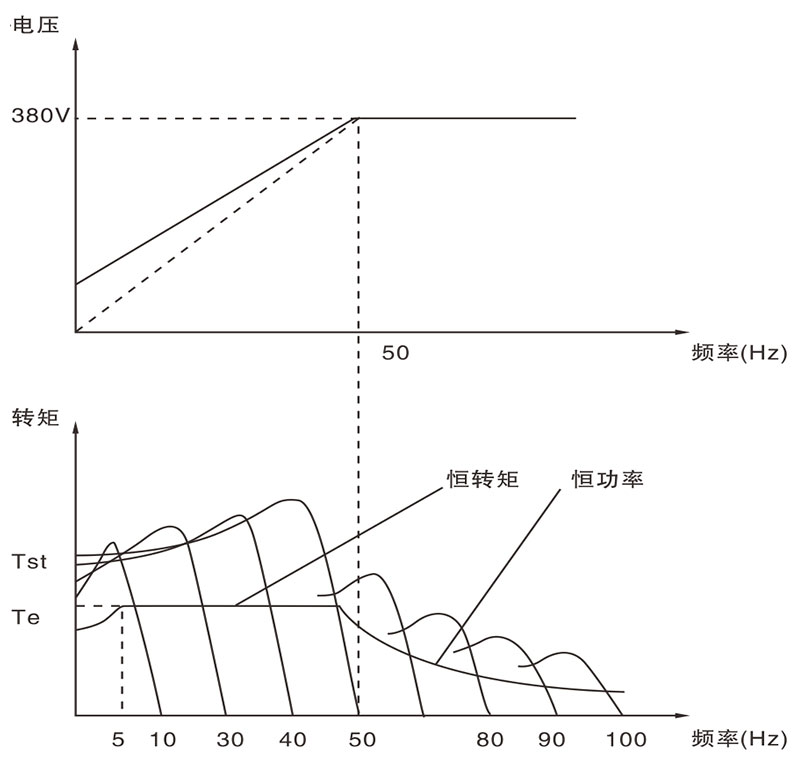

采用V/f控制的轉矩特性

采用V/F控制恒轉矩輸出時,須采用電壓補償方式,以增大低頻力矩。

與變頻電機配套的部件參數

電機 機座號 80 90 100 112 132 160 180 200 225 250 280 315
冷卻風機 功率(W) 60
(10)*		 60
(25)*		 60
(25)*		 60
(25)*		 40 40 230 230 230 230 370 500
電壓 單相220V或三相220V、380V
1-PH220V or 3-PH220V、380V		 三相380V
3-PH380V
制動器 制動力矩(N.m) 7.5 15 30 40 75 150 200 300 450 - - -
勵磁功率(W) 50 60 80 110 130 150 150 200 200 - - -
勵磁電壓 DC24V、AC220V、AC380V - - -
光電編碼器 增量型編碼器

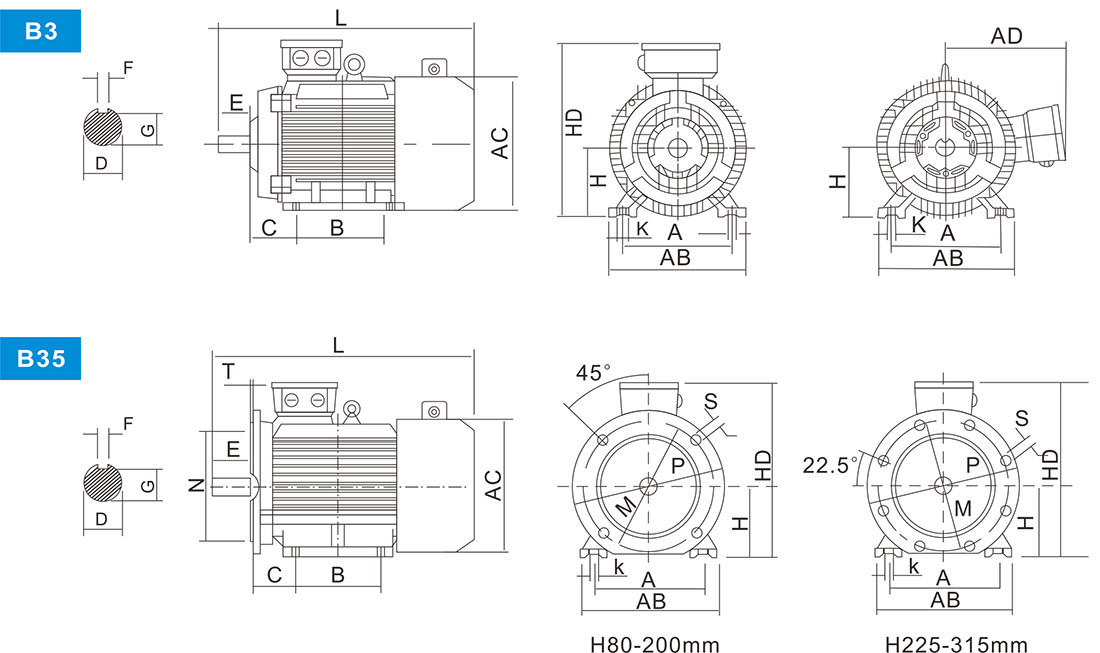

外型及安裝尺寸 ：

機座號 安裝尺寸 外形尺寸
A B C D E F G H M N P R S T K AB AC AD HD L
80M 125 100 50 19 40 6 15.5 80 165 130 200 0 12 3.5 10 165 175 145 220 370
90S 140 100 56 24 50 8 20 90 165 130 200 0 12 3.5 10 180 195 155 250 380
90L 140 125 56 24 50 8 20 90 165 130 200 0 12 3.5 10 180 195 155 250 410
100L 160 140 63 28 60 8 24 100 215 180 250 0 15 4 12 205 215 180 270 465
112M 190 140 70 28 60 8 24 112 215 180 250 0 15 4 12 230 240 190 300 480
132S 216 140 89 38 80 10 33 132 365 230 300 0 15 4 12 270 275 210 345 530
132M 216 178 89 38 80 10 33 132 365 230 300 0 15 4 12 270 275 210 345 570
160M 254 210 108 42 110 12 37 160 300 250 350 0 19 5 15 320 330 255 420 660
160L 254 254 108 42 110 12 37 160 300 250 350 0 19 5 15 320 330 255 420 715
180M 279 241 121 48 110 14 42.5 180 300 250 350 0 19 5 15 355 380 280 455 775
180L 279 279 121 48 110 14 42.5 180 300 250 350 0 19 5 15 355 380 280 455 815
200L 318 305 133 55 110 16 49 200 350 300 400 0 19 5 19 395 420 305 505 850
225S 356 286 149 60 140 18 53 225 400 350 450 0 19 5 19 435 470 335 560 885
225M 356 311 149 60 140 18 53 225 400 350 450 0 19 5 19 435 470 335 560 915
250M 406 349 168 65 140 18 58 250 500 450 550 0 19 5 24 490 510 370 615 980
280S 457 368 190 75 140 20 67.5 280 500 450 550 0 19 5 24 550 580 410 680 1085
280M 457 419 190 75 140 20 67.5 280 500 450 550 0 19 5 24 550 580 410 680 1135
315S 508 406 216 80 170 22 71 315 600 550 660 0 24 6 28 635 645 530 845 1285
315M 508 457 216 80 170 22 71 315 600 550 660 0 24 6 28 635 645 530 845 1395
315L 508 508 216 80 170 22 71 315 600 550 660 0 24 6 28 635 645 530 845 1395

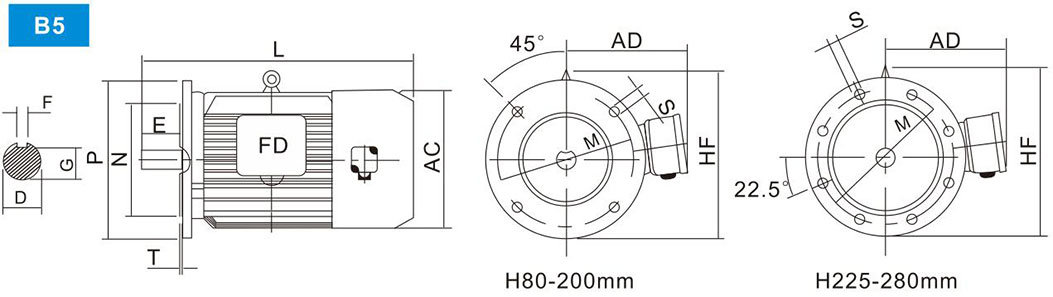

機座號
Frame		 安裝尺寸 Mounting Dimension 外形尺寸 Overall Dimension
C D E F G H M N P R S T AC AD HF L
80M 50 19 40 6 15.5 80 165 130 200 0 12 3.5 175 145 185 370
90S 56 24 50 8 20 90 165 130 200 0 12 3.5 195 155 195 380
90L 56 24 50 8 20 90 165 130 200 0 12 3.5 195 155 195 410
100L 63 28 60 8 24 100 215 180 250 0 15 4 215 180 245 465
112M 70 28 60 8 24 112 215 180 250 0 15 4 240 190 265 480
132S 89 38 80 10 33 132 265 230 300 0 15 4 275 210 315 530
132M 89 38 80 10 33 132 265 230 300 0 15 4 275 210 315 570
160M 108 42 110 12 37 160 300 250 350 0 19 5 330 255 385 660
160L 108 42 110 12 37 160 300 250 350 0 19 5 330 255 385 715
180M 121 48 110 14 42.5 180 300 250 350 0 19 5 380 280 430 775
180L 121 48 110 14 42.5 180 300 250 350 0 19 5 380 280 430 815
200L 133 55 110 16 49 200 350 300 400 0 19 5 420 305 480 850
225S 149 60 140 18 53 225 400 350 450 0 19 5 470 335 535 885
225M 149 60 140 18 53 225 400 350 450 0 19 5 470 335 535 915
250M 168 65 140 18 58 250 500 450 550 0 19 5 510 370 595 980
280S 190 75 140 20 67.5 280 500 450 550 0 19 5 580 410 650 1085
280M 190 75 140 20 67.5 280 500 450 550 0 19 5 580 410 650 1135

表中外形尺寸為電機最大外形尺寸，實際情況以實物為準。
●變頻電機一般選擇用4極電機。
●可根據用戶需求設計6、8及2極變頻電機。

常用的安裝結構型式，以及適用的機座號見下表：

機座號 基本安裝結構 派生的安裝形式
B3 B5 B35 V1 V3 V5 V6 B6 B7 B8 V15 V36
80~160 √ √ √ √ √ √ √ √ √ √ √ √
180~280 √ √ √ √ - - - - - - - -
315 √ - √ - - - - - - - - -

注“√”表示可以制造生產的結構型式
