YE3系列 CDL不銹鋼立式多級泵專用電機
產品概述：
YE3系列CDL不銹鋼立式多級泵專用電機，在結合CDL不銹鋼立式多級泵的基礎上開發的新產品，該產品設計新穎、美觀、電機防護等級達到IP55、F級絕緣、節能效率可達到國際的IE2標準即中國的3級能效，是理想的節能產品。而且有啟動轉矩較大、噪音小、震動低、結構合理、使用方便等特點。
YE3系列CDL不銹鋼立式多級泵專用電機，為了更好配套解決大轉矩、震動小、噪音小，前法蘭及后端蓋全部采用鑄鐵材料，這樣可以滿足該水泵的使用條件。
使用條件：
環境氣溫度：-15℃≤0≤40℃
海拔：不得超過1000米
額定電壓：380V 400V 415V
額定頻率：50HZ 60HZ
接法：3KW及以下規格為Y型接法，4KW及以上為▲接法
工作方式：連續(S1)
絕緣等級：F
防護等級：機殼IP54、IP55，接線盒IP55
冷卻方式：IC411
性能數據
外型及安裝尺寸
安裝結構型式
性能數據 380V 50Hz
| 型號 | 功率 kW |
額定電流 A |
轉速 r/min |
效率 % |
功率因數 | 堵轉轉矩 額定轉矩 |
堵轉電流 額定電流 |
最大轉矩 額定轉矩 |
| YE3-63M1-2 | 0.18 | 0.53 | 2720 | 65.9 | 0.80 | 2.3 | 7.0 | 2.2 |
| YE3-63M2-2 | 0.25 | 0.69 | 2720 | 69.7 | 0.81 | 2.3 | 7.0 | 2.2 |
| YE3-71M1-2 | 0.37 | 0.99 | 2740 | 73.8 | 0.81 | 2.3 | 7.0 | 2.2 |
| YE3-71M2-2 | 0.55 | 1.4 | 2740 | 77.8 | 0.82 | 2.3 | 7.0 | 2.2 |
| YE3-80M1-2 | 0.75 | 1.8 | 2840 | 80.7 | 0.82 | 2.3 | 7.0 | 2.3 |
| YE3-80M2-2 | 1.1 | 2.6 | 2840 | 82.7 | 0.83 | 2.3 | 7.6 | 2.3 |
| YE3-90S-2 | 1.5 | 3.4 | 2845 | 84.2 | 0.84 | 2.2 | 7.9 | 2.3 |
| YE3-90L-2 | 2.2 | 4.9 | 2845 | 85.9 | 0.85 | 2.2 | 7.9 | 2.3 |
| YE3-100L-2 | 3 | 6.3 | 2860 | 87.1 | 0.87 | 2.2 | 8.5 | 2.3 |
| YE3-112M-2 | 4 | 8.1 | 2880 | 88.1 | 0.88 | 2.2 | 8.5 | 2.3 |
| YE3-132S1-2 | 5.5 | 11.0 | 2900 | 89.2 | 0.88 | 2.0 | 8.5 | 2.3 |
| YE3-132S2-2 | 7.5 | 14.9 | 2900 | 90.1 | 0.88 | 2.0 | 8.5 | 2.3 |
| YE3-160M1-2 | 11 | 21.3 | 2930 | 91.2 | 0.89 | 2.0 | 8.5 | 2.3 |
| YE3-160M2-2 | 15 | 28.8 | 2930 | 91.9 | 0.89 | 2.0 | 8.5 | 2.3 |
| YE3-160L-2 | 18.5 | 34.7 | 2930 | 92.4 | 0.89 | 2.0 | 8.5 | 2.3 |

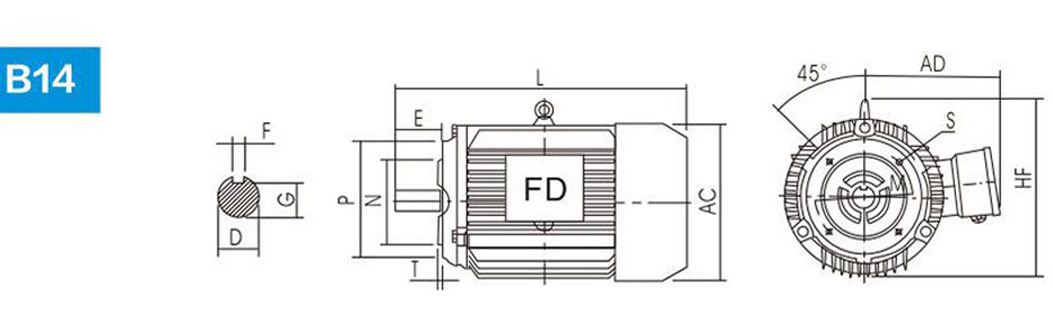

外型及安裝尺寸 ：
| 機座號 | 極數 | 安裝尺寸 | 外形尺寸 | |||||||||||||||||||
| A | B | C | D | E | F | G | H | M | N | P | R | S | T | K | AB | AC | AD | HD | HF | L | ||
| 63M | 2.4 | 100 | 80 | 40 | 11 | 23 | 4 | 8.5 | 63 | 115 | 95 | 140 | 0 | 10 | 3 | 7 | 135 | 130 | 70 | 180 | 130 | 230 |
| 71M | 2.4.6 | 112 | 90 | 45 | 14 | 30 | 5 | 11 | 71 | 130 | 110 | 160 | 0 | 10 | 3.5 | 7 | 150 | 145 | 80 | 195 | 145 | 255 |
| 80M | 2.4.6.8 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 165 | 130 | 200 | 0 | 12 | 3.5 | 10 | 165 | 175 | 145 | 220 | 185 | 295 |
| 90S | 2.4.6.8 | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 165 | 130 | 200 | 0 | 12 | 3.5 | 10 | 180 | 195 | 155 | 250 | 195 | 320 |
| 90L | 2.4.6.8 | 140 | 125 | 56 | 24 | 50 | 8 | 20 | 90 | 165 | 130 | 200 | 0 | 12 | 3.5 | 10 | 180 | 195 | 155 | 250 | 195 | 345 |
| 100L | 2.4.6.8 | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 215 | 180 | 250 | 0 | 15 | 4 | 12 | 205 | 215 | 180 | 270 | 245 | 385 |
| 112M | 2.4.6.8 | 190 | 140 | 70 | 28 | 60 | 8 | 24 | 112 | 215 | 180 | 250 | 0 | 15 | 4 | 12 | 230 | 240 | 190 | 300 | 265 | 400 |
| 132S | 2.4.6.8 | 216 | 140 | 89 | 38 | 80 | 10 | 33 | 132 | 265 | 230 | 300 | 0 | 15 | 4 | 12 | 270 | 275 | 210 | 345 | 315 | 470 |
| 132M | 2.4.6.8 | 216 | 178 | 89 | 38 | 80 | 10 | 33 | 132 | 265 | 230 | 300 | 0 | 15 | 4 | 12 | 270 | 275 | 210 | 345 | 315 | 510 |
| 160M | 2.4.6.8 | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 300 | 250 | 350 | 0 | 19 | 5 | 15 | 320 | 330 | 255 | 420 | 385 | 615 |
| 160L | 2.4.6.8 | 254 | 254 | 108 | 42 | 110 | 12 | 37 | 160 | 300 | 250 | 350 | 0 | 19 | 5 | 15 | 320 | 330 | 255 | 420 | 385 | 670 |
*表中外形尺寸為電機最大外形尺寸，實際情況以實物為準
常用的安裝結構型式，以及適用的機座號見下表：
| 機座號 | 派生的安裝形式 | |||||||||||
| B14 | ||||||||||||
| 63~112 | √ | |||||||||||
| 132~160 | - | |||||||||||
| 180~280 | - | |||||||||||
| 315~355 | - | |||||||||||
注“√”表示可以制造生產的結構型式
